PCB电路板上的镀金纯度与硬度定义和规范


2022年11月16日 13:54:13来源:集源电路作者:admin我要评论(0
PCB电路板上的镀金纯度与硬度定义和规范
最近接收到一份客户的生产规格书,发现电路板除了定义有镀金的厚度外,居然还规定了一个看不懂的规格【Gold Type, 3 ; purity grade "A"】。
因为一时看不懂,所以翻阅了一些资料,终于发现这个规格原来是规定镀金的纯度(Type 3, 金的含量99.9%以上 )与硬度等级(Grade A, 努普硬度90以上)。
一般常见到的镀金标准有【MIL-G-45204】及【ASTM B 488】,这两份规范均针对镀金的纯度、硬度与厚度做出一定的分类,虽然两者的等级分类方式有些许不同,但意义上却是大同小异,至少对于镀金的纯度与硬度几乎是一样的。

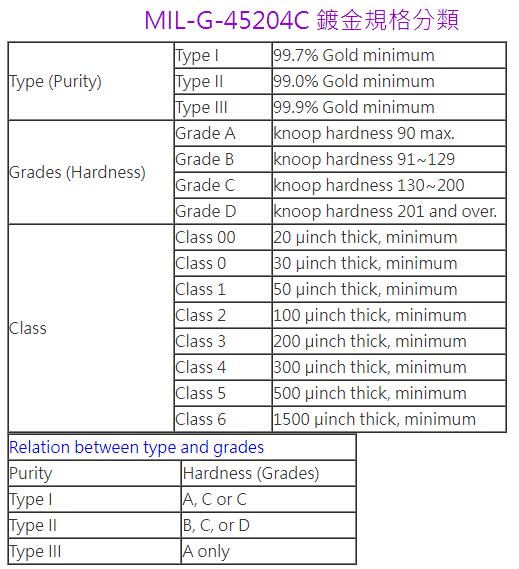

MIL-G-45204  Military Specification: Gold Plating, Electrodeposited (美国军规电镀金标准)

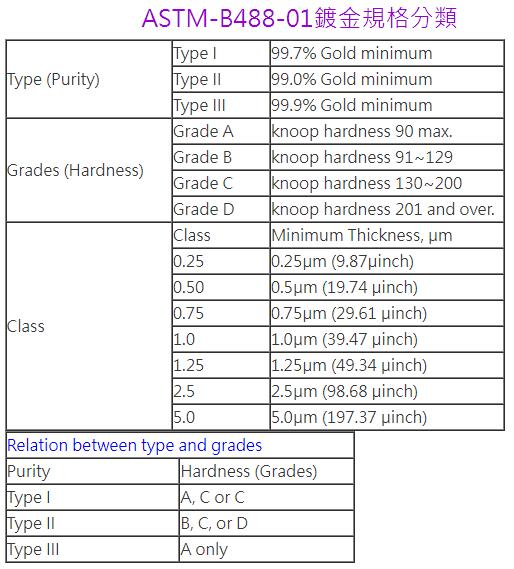

ASTM B 488 Standard Specification for Electrodeposited Coating of Gold for Engineering Uses (工业用电镀金镀层标准)
基本上,【MIL-G-45204】与【ASTM B 488】这两份规格都定义了三种镀金类型I、II、III的纯度,以及定义了四种「努普(knoop)」等级A、B、C、D硬度。
Gold – MIL-G-45204 / Types I, II, III
ASTM B 488 / Types I, II, III
Type I: 99.7% gold minimum
Type II: 99.0% gold minimum
Type III: 99.9% gold minimum
Gold – MIL-G-45204 / Grades A,B,C,D
ASTM B 488 / Grades A,B,C,D
Grade A: Hardness range of 90 or less Knoop
Grade B: Hardness range from 91 to 129 Knoop
Grade C: Hardness range from 130 to 200 Knoop
Grade D: Hardness range of 201 or more Knoop
另外,ASTM-B488规范中还真度镀金选用的方式提出了建议,如下:
1.Type I,镀金纯度99.7%以上。使用于一般目的,高可靠度的电性连接。
2.Type II,  镀金纯度99.0%以上(请注意:Type II 比Type I 纯度还低)。用于一般目的的抗磨损,但因内含其他杂质,所以容易产生氧化,故不建议使用于持续高温的环境。
3.Type III,镀金纯度99.9%以上。一般用于导体元件、核子工程、热压接合、热压超因波接合、超音波接合,以及需要焊接或高温应用的情况。
4.印刷电路板:若有需要裁切的电路板,不建议镀太厚的硬金,以避免产生破裂,一般建议镀99.0~99.7%的Grade B或C且厚度不要超过2.5µm(100µinch)为宜。
5.可分离式连接器:由产品寿命及工作环境来决定使用的镀金纯度、硬度及厚度。
综合以上信息,规定ENIG电路板的镀金纯度及硬度为【Gold Type, 3 ; purity grade "A"】是合理的。
