经常有板厂碰到这样的问题：PCB明明设计了槽孔，文件打开也无异常，但是做出的PCB成品槽孔就漏掉了。

这是什么原因造成的呢？

仔细看下图：红圈处的位置，原本应该是方槽的位置没有做出来.

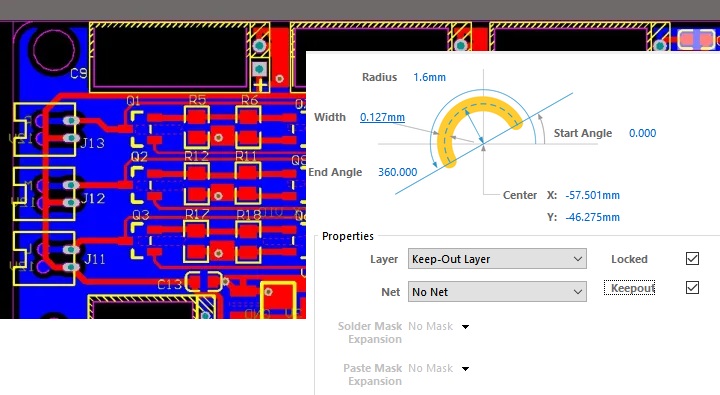

我们打开PCB文件发现实际的原稿是这样的：箭头处的“LOCKED”键是勾选状态.

这种情况是由于画板工程师在设计PCB文件时锁住了槽孔的元素，导致PCB厂商在处理工程文件时无法导出需要的槽。
解决方法：
1.解锁器件里面的槽孔（ Lock Primitives打勾取消）；

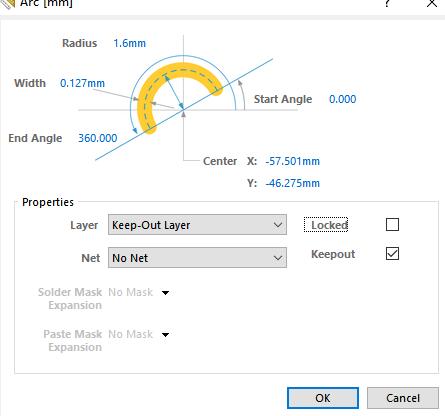

2.双击槽孔画线，打开线的属性，取消锁定。（ Keepout打勾取消）

当然，实际的PCB图纸显示还是正常的，如果细心的线路板厂商是可以发现问题的，至少可以提前提出疑问，不至于造成成品才发现问题.
现在大部分PCB快板工厂都以速度和效率为竞争目标，往往会省略了很多文件检查的步骤，所以PCB工程师们在画图的时候就注意这些问题那就完美了.
